電火花加工基本原理

電火花加工利用絕緣介質中發生的陽極(石墨或銅)與陰極(鋼或其他金屬)之間發生的放電反應進行的一種加工方法。通過移動加工面控制放電過程。在加工過程中，陽極不斷地侵入加工面，直至模塊型腔與負極輪廓一致。

放電過程中，絕緣介質(冷卻液)被電離，正電離子轟擊陰極，使鋼加工面外層溫度升(10-50000℃)導致該區域鋼熔化或直接汽化，形成的微液滴隨絕緣介質排出。

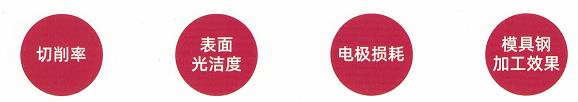

表征電火花加工質量主要包括以下四個因素:

電火花加工對于材料表面質量的影響，會直接關系到模具的工作表現。因此，需要通過選擇合理的機加工參數(前3項因素)，來優化第4項，使模具達到使用狀態。

固態電極電火花加工(銅/石墨)

電火花加工需要依靠豐富的操作經驗，為了降低風險，請遵守以下作業工序。

淬火和回火后鋼材的電火花加工步驟:
1、傳統的機械加工;

2、淬火和回火;

3、開始時粗放電加工避免“打火”和太快的去除率。完成時用精電火花加工，即低電波高頻率

4、研磨和拋光電火花層;

5、去應力回火(比原來高回火溫度低15-20℃左右;選取較低的硬度，以提高材料整體韌性)。

線切割

經過熱處理硬化的模塊，其局部仍存在較高應力(回火溫度越高，殘余應力越小)。

這些殘余應力會導致模塊中形成相互作用的表面壓應力和內部張應力。在線切割過程中需要從模塊中切去一部分，如果切除的體積比較大，有時模塊會發生明顯的形變或開裂。因為模塊中的應力不再平衡，不得不采用形變或開裂的方式。

求新的平衡。大多數情況下，裂紋的形成與模塊的截面厚度密切相關，例如厚度超過50mm的模塊，應慎重選擇硬度，至少回火兩次。

*注意:電火花加工后，“白層”需采用研磨、噴砂或拋光方法去除。
